综合布线解决方案

一、综合布线系统简介

综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物(或建筑群)内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。因此，综合布线系统是一种标准通用的信息传输系统。

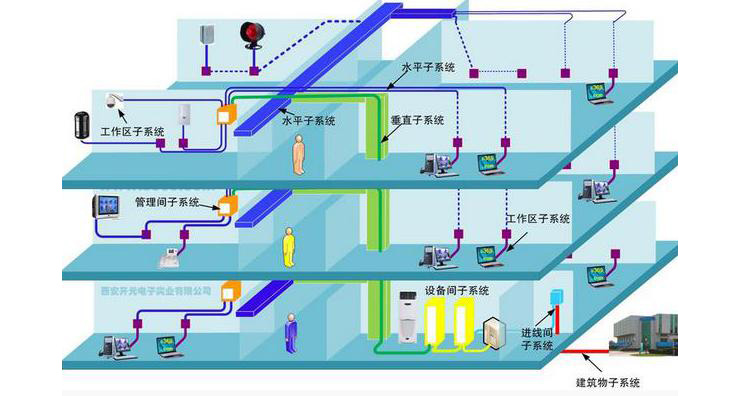

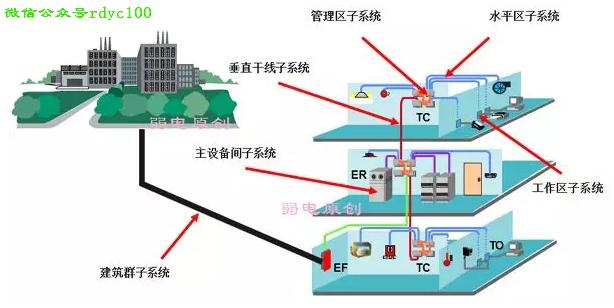

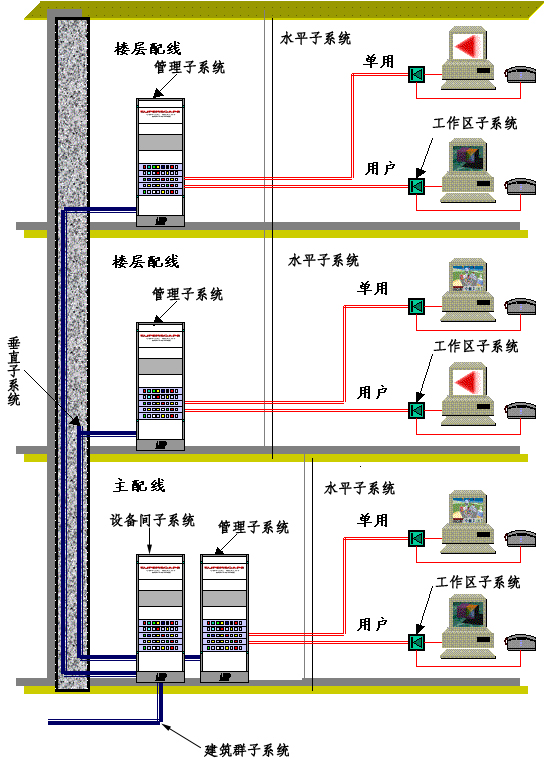

二、综合布线系统工程的各个子系统

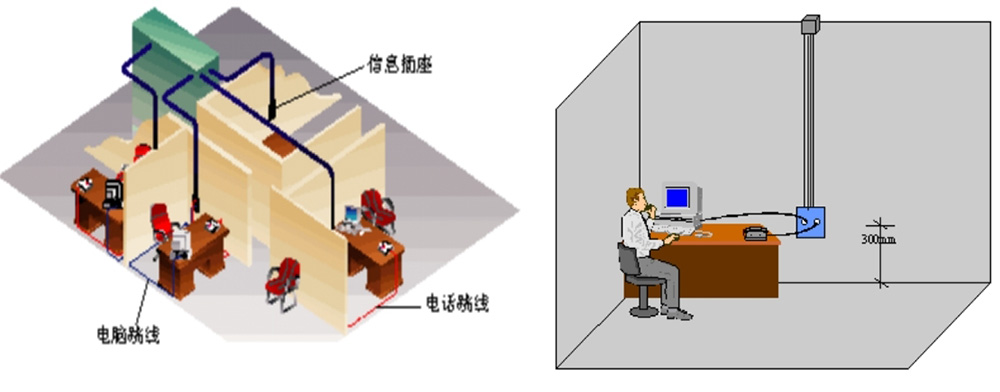

（一）工作区

一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。

（二）配线子系统

配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。配线电缆的最大长度是295英尺（90米）。

（三）干线子系统

干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。

（四）建筑群子系统

建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。

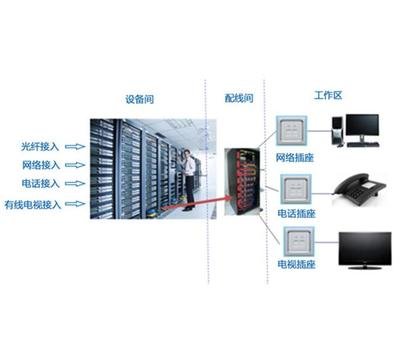

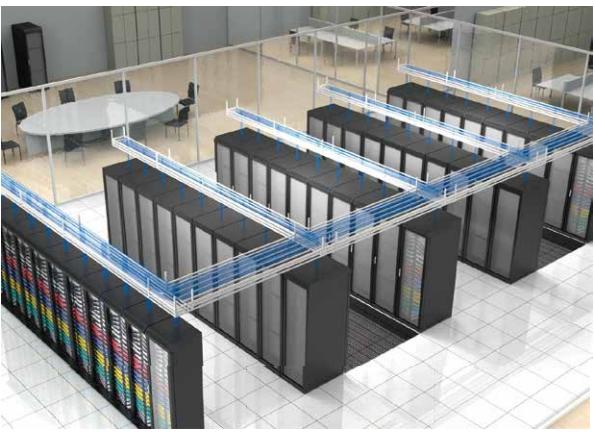

（五）设备间

设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。

（六）进线间

进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

（七）管理

管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设按-定的模式进行标识和记录。

二、系统主要特点

综合布线同传统的布线相比较,有着许多优越性，是传统布线所无法相比的。其特点主要表现在它具有规范性、开放性、先进性、可管理性、安全性，可扩展性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。

规范性和开放性：系统设计应遵循国内外最新的行业规范，建成后应优于国际国内规范要求；系统采用标准化接口或协议，满足不同系统之间和产品之间的数据通信等。

先进性和可管理性：系统应采用技术成熟、性能先进的产品系列，必须保证一定性能升级空间和可延续性，以满足当前的各种通讯要求和未来5-10的应用需求；系统必须是可管理的，保证网络系统的高效、安全、可靠运行，同时为网络故障排除提供及时、详细的信息。

安全性和可扩展性：系统设计时要充分考虑防火、防水、防污染、防雷击、防静电、防泄露等功能，以满足数据传输和物理环境的安全环保，重点防止客户隐私信息的泄露；同时要考虑语音数据互备和点位、主干冗余设计，以系统应用提供充足的扩展空间，以保障系统不间断运行。

经济性：从系统总体目标和业主实际需要出发，选择合适的、最经济、最稳定产品来满足用户的需求，应尽量降低成本，让用户获得最高性价比的系统。

三、威冠综合布线产品

（一）工作区

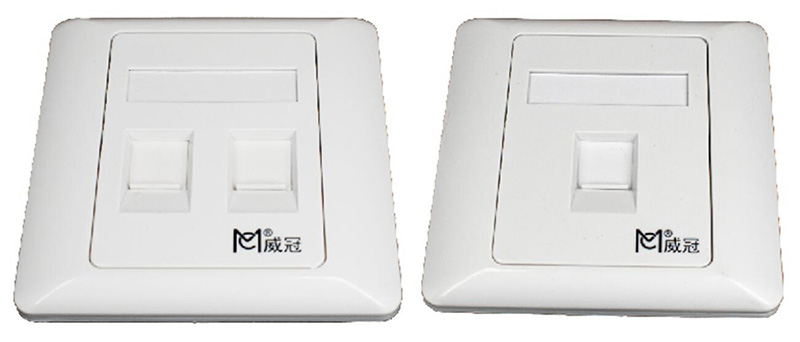

1． 信息面板

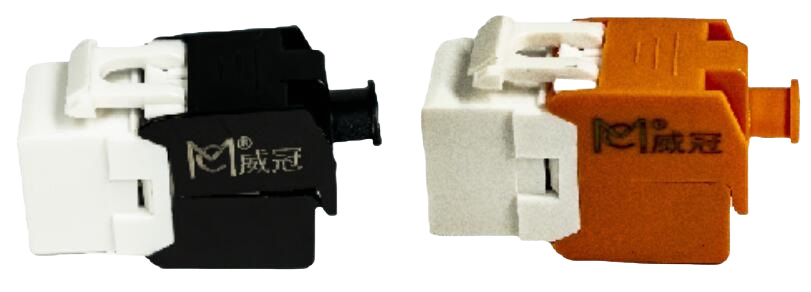

2． 非屏蔽信息模块

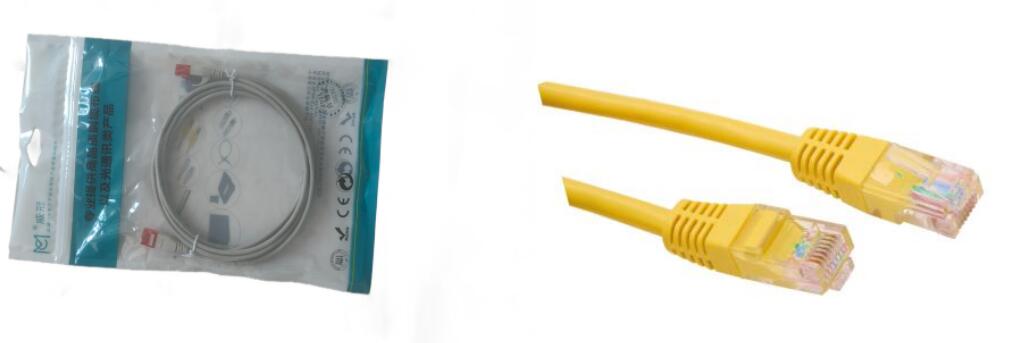

3． 非屏蔽跳线

（二）配线子系统

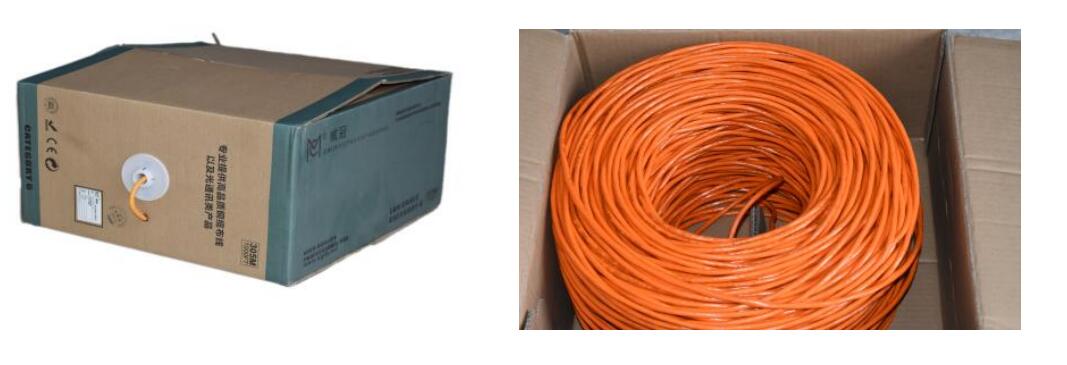

1． 六类4对非屏蔽双绞线

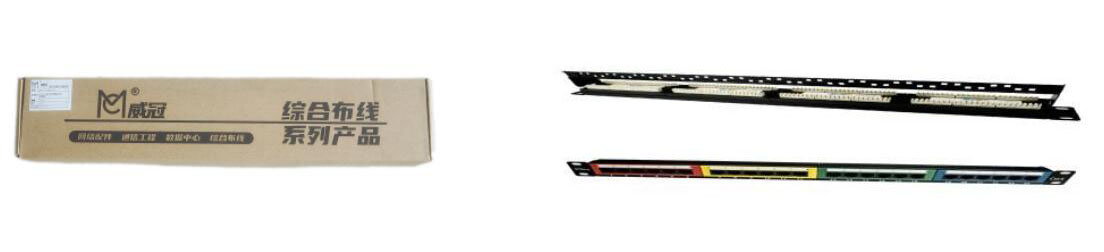

2． 24口六类非屏蔽插座配线架

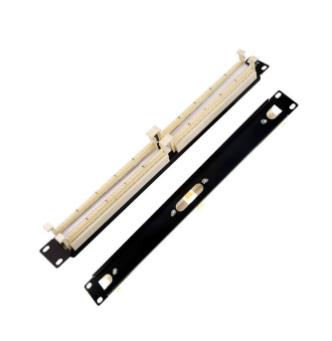

3． 110型跳线架

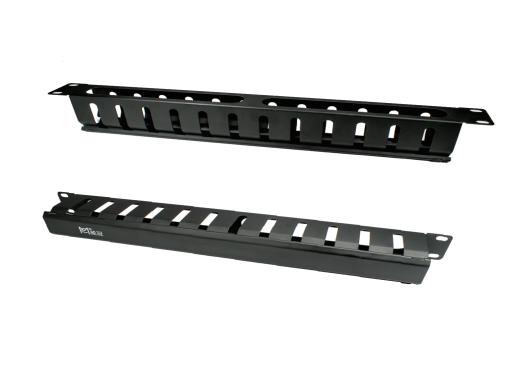

4． 理线架

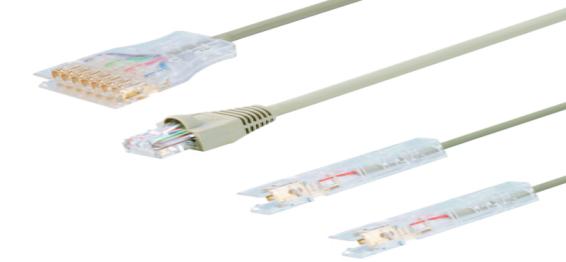

5． 鸭嘴跳线

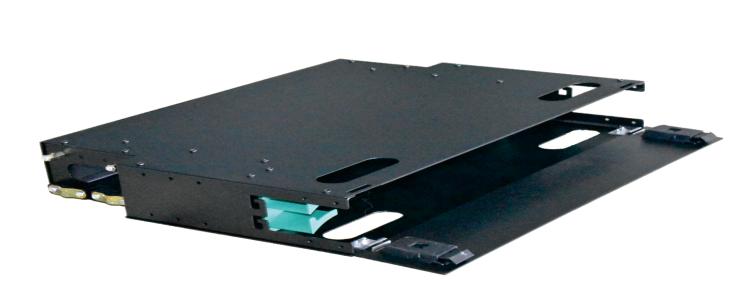

6． 光纤配线架

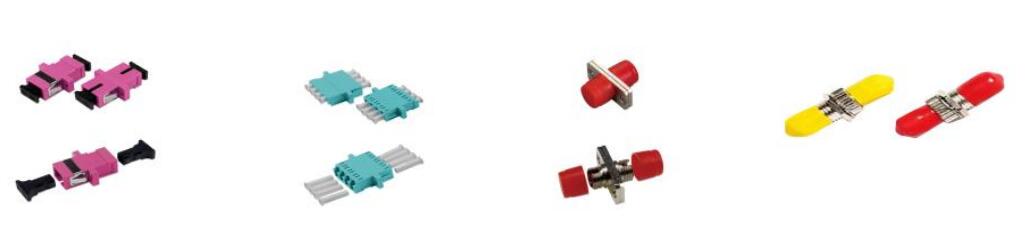

7． 光纤适配器

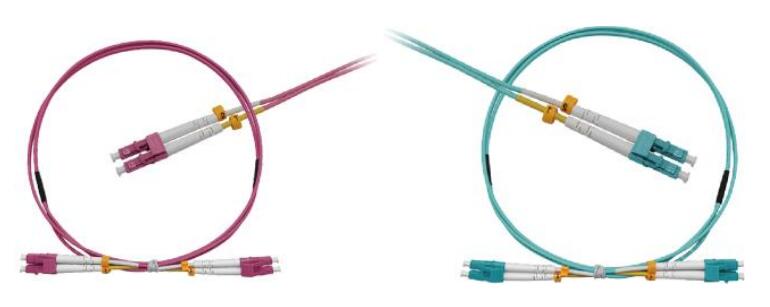

8． 光纤跳线

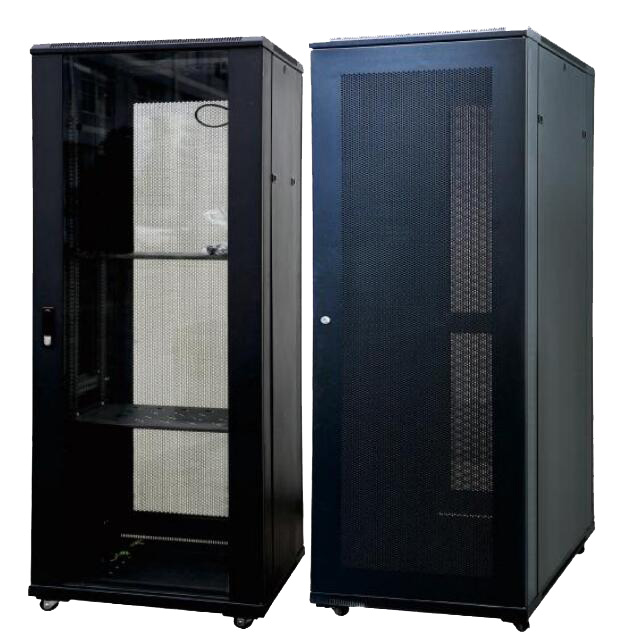

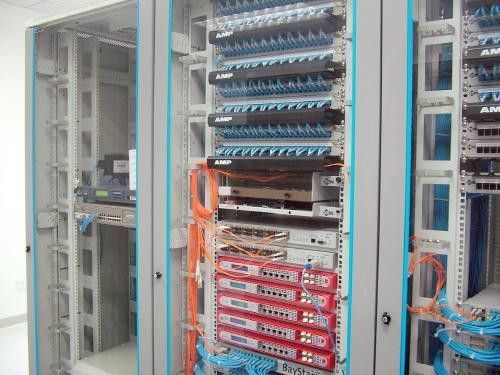

9． 网络机柜

（三）干线子系统

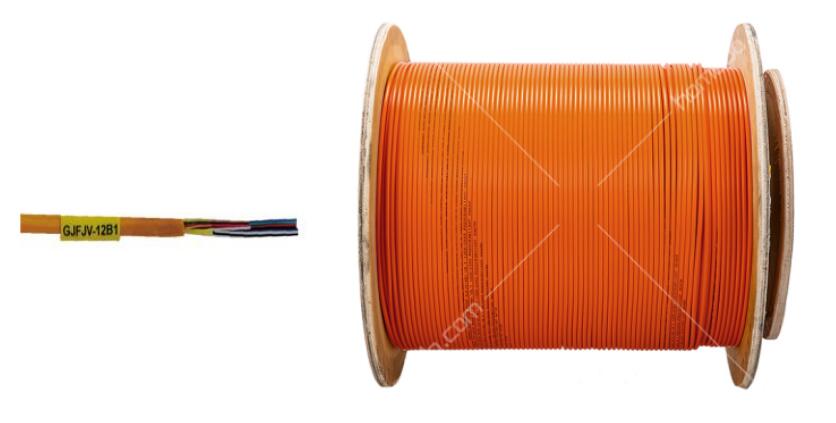

1． 室内多模光缆

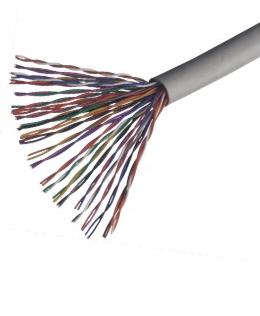

2． 三类对大对数线缆

（四）建筑群子系统

1．室外单模光缆
